揚子X(jué)6駕駛式地機詳細說明

揚子X(jué)6駕駛式地機設備將吸水電機安裝在了水箱蓋上，可以實現90旋轉，避免了安裝在底部不好維護的問題，也降低了使用中的噪音。洗地機采用弧形吸水扒，解決了有些產品吸水不干凈、漏水

一、產品參數


參數	/
吸水電機功率	550W
刷盤電機功率	380W*2
刷盤轉速	230Rpm
長寬高	140010001100MM
清潔效率	4500㎡/h
刷盤寬度	13寸/個
吸水扒寬度	1000MM
清水箱容量	85L
污水箱容量	90L
電瓶容量	12V140A*2
工作時間	3H
整機重量	236KG
價格	25990元

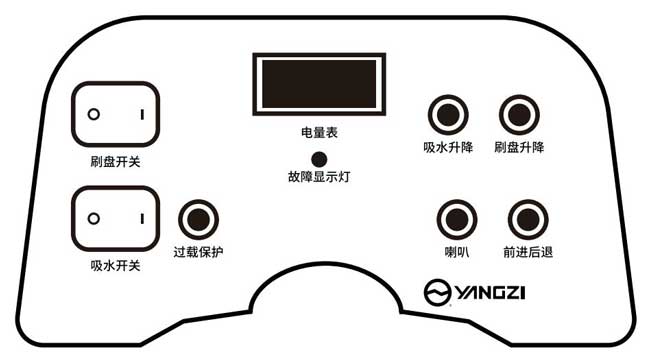

按鍵/面板

二、電瓶充電

充電插座線至少需要直徑4mm的電源線。
需注意：充電器放置平穩的平臺，注意防潮、防水、防摔。
每次充電必須保證充電時間14個小時以上。保證電池工作時電滿。
充電器搬運過程中請勿用手拎電源線，以免接線頭松動。

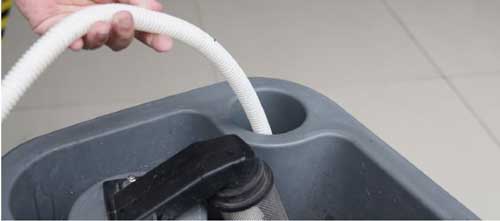

三、水箱加水

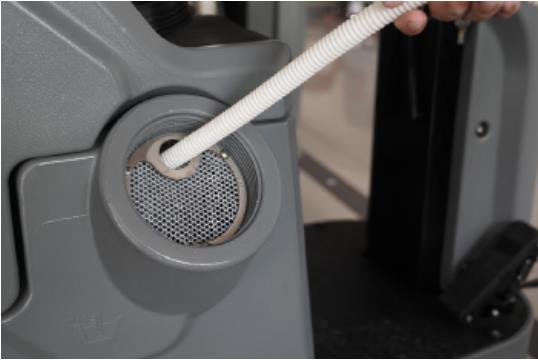

機器使用前打開水箱蓋，向水箱注入干凈的清水，注意水質需干凈，防止堵塞水路。

水箱加水

當機器用于清洗環氧地坪地面時，需將普通刷盤換裝針盤加裝百潔墊進行清掃，可有效的保護地面磨損。

四、機器操作流程

啟動之前

在機器正常操作前，確認吸水扒已正確安裝，吸污水管插入吸水口。

第1步：下?lián)芪巧蛋粹o，放下吸水扒三角架。
第2步:將吸水扒固定螺桿穿過三角架孔眼，使用塑料旋鈕擰緊即可。

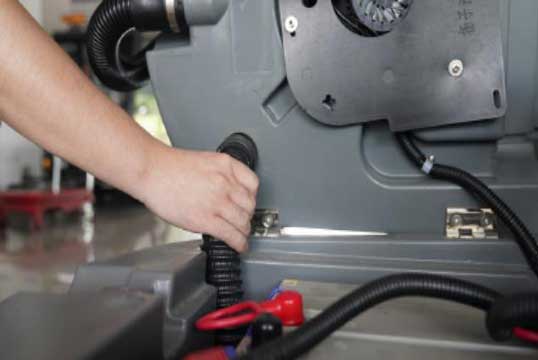

第3步：將吸污管錐形口插入水箱污水孔，另端插入吸扒吸水口。

吸水扒在出廠時，已調試好，安裝后即可使用！

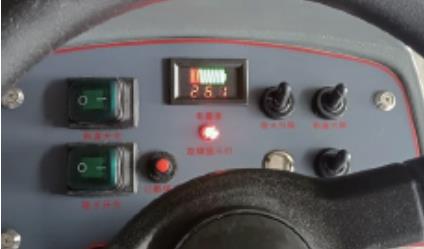

電量顯示

打開電源總開關后，電壓表顯示電瓶電壓值，當電壓低于21V時或最后一格在閃爍時，請先充電。

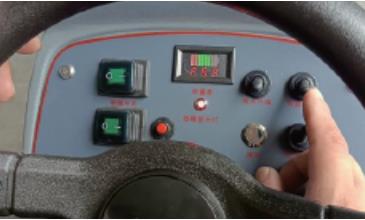

啟動機器

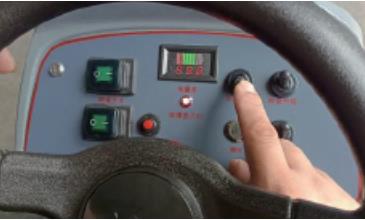

第1步：打開電源總開關，下?lián)馨穷^升降按鈕，放下吸水扒頭；
第2步：下?lián)芩⒈P(pán)升降按鈕，放下洗地刷盤；(若無法正常下降)

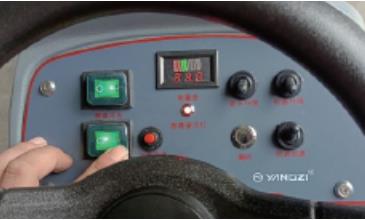

第3步：?jiǎn)?dòng)刷盤開關按鈕、吸水電機開關按鈕；

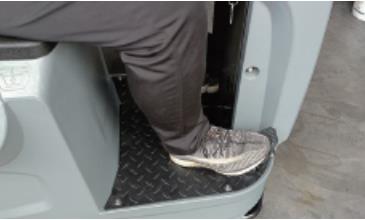

第4步：握緊方向盤，輕踩加速踏板，保持機器平穩行駛。

五、污水箱排放污水

關閉總電源，確保機器停止；
打開排污管蓋，實施放水；
污水箱可以適當用清水沖洗。

六、機器的保存及維護

如果在30天內將不會使用該機器，將機器存放在干凈和干燥的地方，斷開電瓶連接器。

七、刷盤更換安裝與調節

將機器停放在平坦地面，關閉總電源開關，確保機器處于斷電狀態；

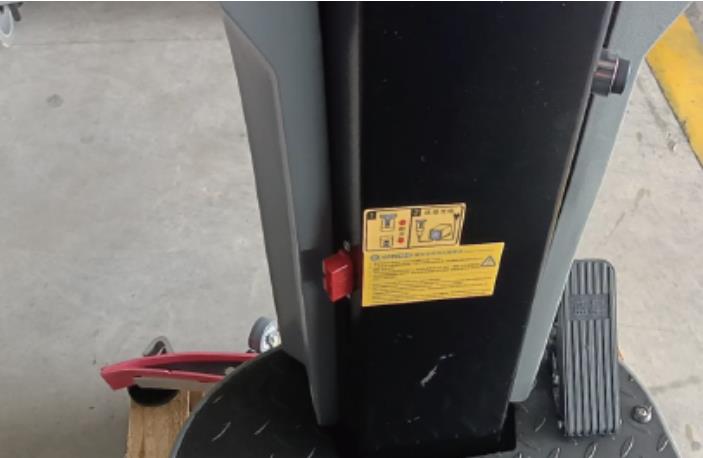

輕踩腳踏桿，保持刷盤抬起狀態；
正對刷盤方向，握住毛刷，向右旋轉，刷盤即可卸退；向左旋轉便可完成安裝。

注意：安裝時，確保法蘭盤對準刷盤扣孔眼。

針盤的換裝：針盤可通過我司經營平臺進行購買，具體換裝為將百潔墊放置在針盤底部，并使之與針盤貼合牢固，配合整齊。針盤安裝在機器上可參考上一條；

刷盤調節：當機器在清洗行駛過程中，出現左偏時，需松動方向螺桿；反之出現右偏時，需適當擰緊方向螺桿。
原理：動力平衡

吸水膠條更換安裝

將機器停放在平坦地面，關閉總電源開關，確保機器處于斷電狀態。
通過提拉手把放下吸水扒；逆向旋轉塑料手把后，取出吸水扒組件。

吸水膠條更換

擰下吸水扒組件螺母，卸下吸水扒組件底板，取下吸水扒前、后膠條。

吸水膠條更換

安裝吸水扒膠條。

吸水膠條更換第1步：將前膠條孔眼對準吸水扒塑料組件的凸起處；

吸水膠條更換第2步：將塑料組件固定在吸水扒鑄鋁底板上；

吸水膠條更換第3步：將后膠條孔眼對準吸水扒塑料組件到凸起處；

吸水膠條更換第4步：使用壓條兩端卡好；

吸水膠條更換第5步：擰緊螺母。

吸風電機維護與拆裝

機器日常使用后，請及時排放污水箱污水，防止水位過高，被吸入吸風電機，燒毀電機。
機器使用過程中，如果泡沫過多，建議使用消泡劑溶液，以防泡沫進入過濾網，進入吸風電機，引發電機燒毀。

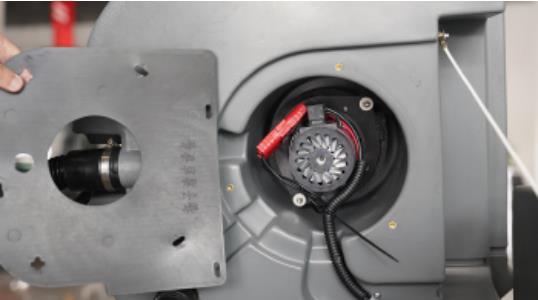

吸風電機拆卸：吸風電機固定于清水箱底部。取出前：

先放空機器清水，關閉總電源開關，保持機器斷電；
將清水箱后翻，拔出吸風電機對插口；
松動吸風電機固定螺帽，取出吸風電機即可。

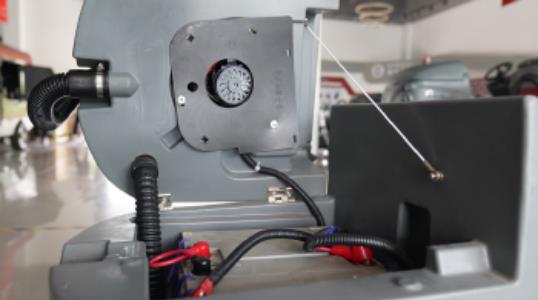

吸風電機安裝：

將吸風電機安裝孔眼對準污水箱螺桿放入后，使用防滑螺母擰緊；
將吸風電機對插口與機器線路對插即可安裝完畢。

吸風電機維護與拆裝

洗地機常見問題分析表

問題	原因	處理方法
機器無法操作	電瓶沒電	電瓶充電
	電瓶故障	更換電瓶
	電瓶接線松脫	擰緊電瓶接線
	主保險絲燒斷	更好保險絲
刷盤電機不工作	刷頭升離地面	降下刷頭
	刷盤電機電路斷路器觸發跳電	重設刷子電路斷路器按鈕
	主刷開關故障	請與服務中心聯絡
	馬達碳刷磨損	請與服務中心聯絡
風機不工作	吸風電機噪音過大	請與服務中心聯絡
	吸風電機燒毀	更換吸風電機
	碳刷磨損	請與服務中心聯絡
少量或無水流出	清水箱放水閥或水管堵塞	清洗或更換清水箱放水閥
少量或無水流出	放水閥關閉	打開放水閥
回收污水效率低	污水箱已滿	排干污水箱
	吸水膠條磨損	更換吸水膠條
	吸風電機故障	更換吸風電機
	污水箱密封條損壞	更換密封條
工作時間縮短(掉電太快)	兩只電瓶電壓不相等	請與服務中心聯絡
工作時間縮短(掉電太快)	電瓶充電故障	維修或更換充電器

通知：由于產品升級更新，頁面標識產品參數與實際有所差異，請以實物為準！
